Nasadila
Matica
Objemka
Na kovinskem KD podboju sta standardno dve nasadili. Na željo stranke lahko dodamo tretje nasadilo, ki se vgradi med zgornje in spodnje nasadilo. Višina nasadil se določa od zgornje prečke navzdol. Zgornje nasadilo je zato vedno na isti dimenziji. Višina spodnjega nasadila pa se prilagaja glede na svetlo višino podboja P2. Dodatno, tretje, nasadilo je vedno na isti dimenziji glede na zgornje nasadilo.
| P2 (mm) | A |
| 1980-2080 | 1435 |
| 2081-2180 | 1535 |
| 2181-2280 | 1635 |
Prejemniki
A
B
C
Višina prijemnika za ključavnico se vedno določa od spodnjega roba podboja navzgor.
A – Pri podbojih, ki se montirajo na gotove tlake, je izsek na višini 1050 mm.
B – Za podboje, ki se vgradijo v tlak (KD.MM), pa se višina prijemnika določi glede na višinsko koto za vgradnjo podboja. Višinska kota je 1000 mm od gotovega tlaka.
C – Pri podbojih, kjer je predvidena ključavnica s tremi vpadi ali več, se dimenzije izsekov prilagodijo posamezni ključavnici.
A – Pri podbojih, ki se montirajo na gotove tlake, je izsek na višini 1050 mm.
B – Za podboje, ki se vgradijo v tlak (KD.MM), pa se višina prijemnika določi glede na višinsko koto za vgradnjo podboja. Višinska kota je 1000 mm od gotovega tlaka.
C – Pri podbojih, kjer je predvidena ključavnica s tremi vpadi ali več, se dimenzije izsekov prilagodijo posamezni ključavnici.

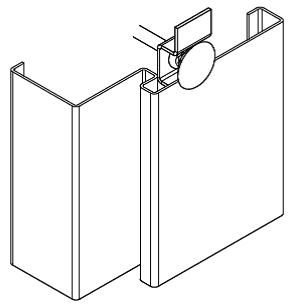

Luknje za vijačenje
Pri naročilu kovinskih KD podbojev lahko izbirate, ali želite imeti na podboju luknje za vijačenje:0 – brez lukenj
1 – luknje za vijačenje
Luknje za vijačenje se vstavijo na pokončni profil. Na zgornjo prečko pa na osnovi svetle širine podboja.

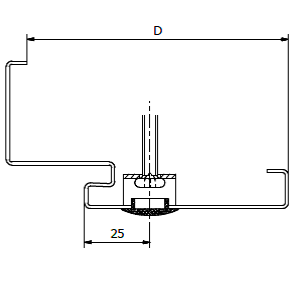

Razpored lukenj glede na debelino stene D
| debelina stene D |
|
|
do 200 mm |
1 linija lukenj |
|
od 200 do 350 mm |
2 liniji lukenj |
Določanje števila lukenj za vijačenje glede na svetlo širino P1 in svetlo višino P2
svetla širina P1 (mm) |
št. lukenj |
svetla višina P2 (mm) |
št. lukenj |
|
1000–1600 |
1 |
1980–2200 |
3 |
|
1600–2400 |
2 |
2200–3000 |
4 |
|
2400–3000 |
3 |
|
|
